NEMA 24 Bipolar 1.8deg 2.5Nm (347oz.in) 3A 2.1V 60x60x86mm 4 Wire Stepper Motor

Parameter Teknikal

item	Spesifikasi
Ketepatan Sudut Langkah	±5%
Ketepatan Rintangan	±10%
Ketepatan Kearuhan	±20%
Kenaikan suhu	80K Maks.
Suhu ambien	-20 darjah ~+50 darjah
Rintangan Penebat	10OMΩMin.@ 500VDC
Kekuatan dielektrik	Satu minit@500VAC∙5mA Maks.
Permainan Jejari Aci	0.06Maks.@450g
Permainan Paksi Aci	0.08Maks.@100g



Spesifikasi teknikal

Model No.	polar	Dinilai voltan	semasa/ fasa	Rintangan/ fasa	Kearuhan/ fasa	Memegang Tork		#daripada Memimpin	pemutar inersia	Berat badan	Panjang
		V	A	Ω	mH	oz-in	kgf · cm		g·cm2	Kg	Mm
60H086H-3004	bipolar	2.1	3	0.7	3.1	347	25	4	800	1.4	86

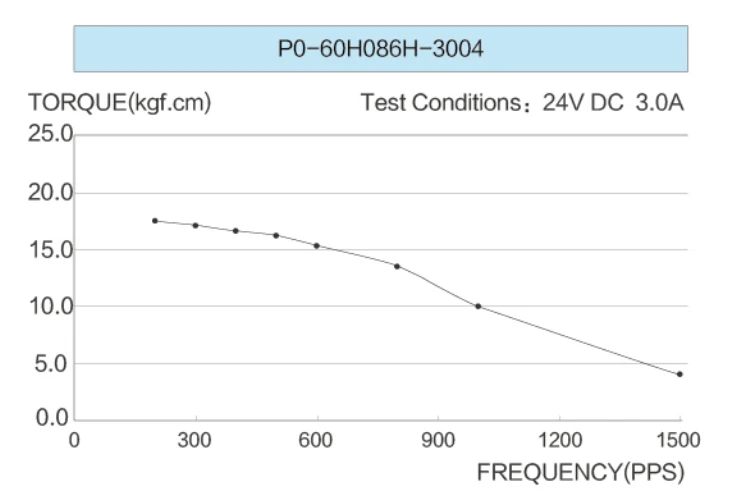

Tarik Keluar Keluk Tork







































Soalan Lazim

S: Mengapa motor stepper biasanya bukan pilihan pertama untuk aplikasi berkelajuan tinggi yang memerlukan putaran pantas?

A: 1. Inersia dan Jisim Rotor: Motor stepper mempunyai inersia rotor yang agak tinggi berbanding jenis motor lain. Inersia ini boleh mengehadkan keupayaan mereka untuk memecut dan memecut dengan cepat, menjadikannya kurang sesuai untuk aplikasi yang memerlukan perubahan pantas dalam kelajuan atau arah.



2. Ciri-ciri Kelajuan Tork: Motor stepper mempamerkan penurunan dalam tork yang tersedia apabila kelajuan meningkat. Ini dikenali sebagai lengkung ciri kelajuan tork. Apabila kelajuan motor stepper meningkat, tork yang tersedia untuk mengatasi beban berkurangan, yang boleh mengehadkan keupayaannya untuk mengekalkan output tork pada kelajuan yang lebih tinggi.



3. Resonans dan Getaran Semula Jadi: Motor stepper boleh mengalami frekuensi resonans semula jadi kerana sifat mekanikal dan elektrik yang wujud. Pada atau berhampiran frekuensi resonans ini, prestasi motor boleh terjejas, yang membawa kepada peningkatan getaran, mengurangkan ketepatan, dan juga langkah yang berpotensi dilangkau. Operasi berkelajuan tinggi boleh membawa motor lebih dekat kepada frekuensi resonansnya, menjadikannya lebih mudah terdedah kepada isu ini.



4. Had Sistem Kawalan: Kelajuan motor stepper boleh beroperasi juga dipengaruhi oleh keupayaan sistem kawalan dan pemandu motor. Sistem kawalan mesti dapat menjana denyutan langkah pada frekuensi tinggi, dan pemandu motor harus mampu membekalkan paras arus dan voltan yang mencukupi untuk memacu motor pada kelajuan yang lebih tinggi. Had sistem kawalan boleh mengenakan sekatan kelajuan pada motor stepper.
